概 述

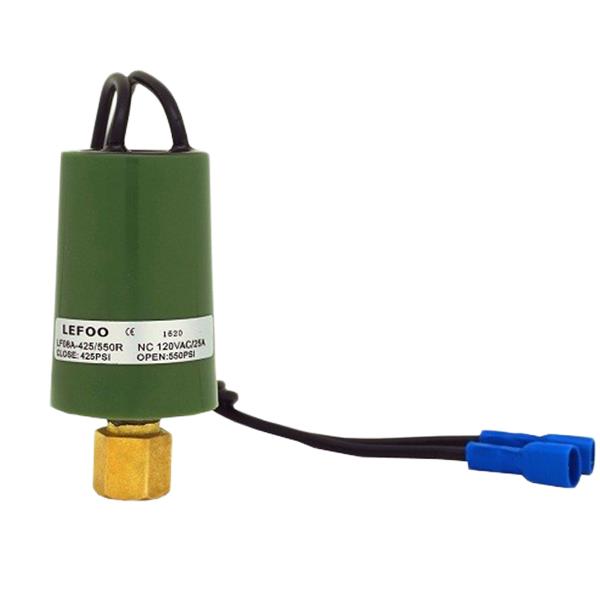

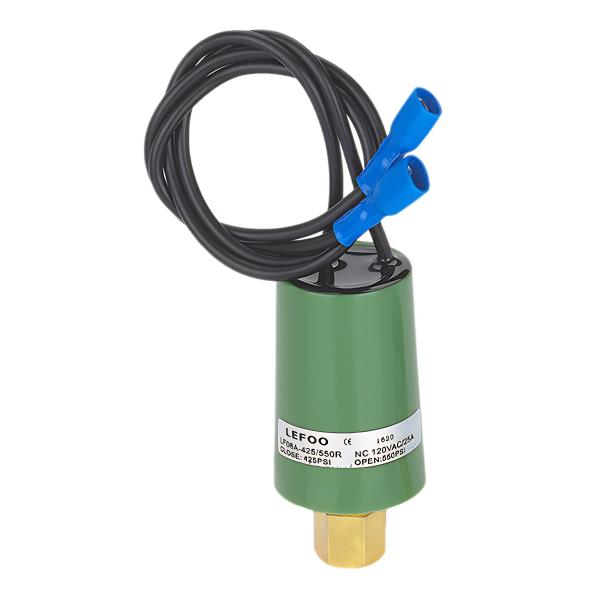

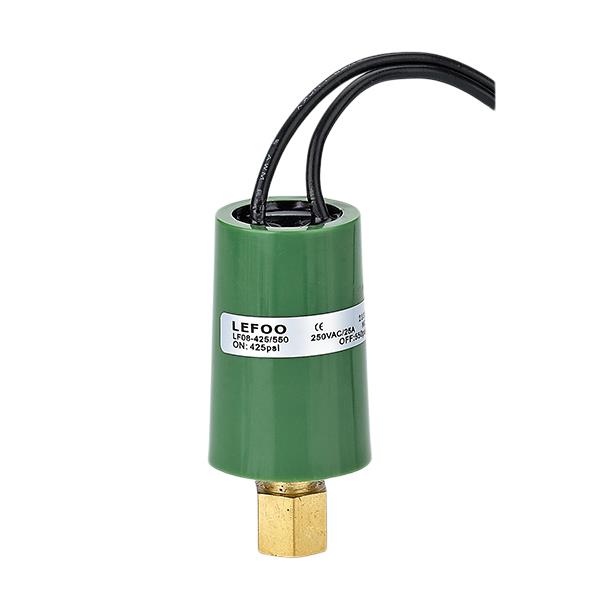

LF08A是一款超負荷壓力開關，最大壓力設定點可達750PSI，最大額定電流25A，開關有常開或常閉動作形式。廣泛應用于制冷機組、各類空調、空壓機、油泵以及其它需要自行調節介質壓力，保護壓力系統的工業設備中。
技術規格
型號 LF08A
介質
空氣、水、制冷劑、機油、潤滑油及其它類似碳氫化合物
壓力范圍\誤差\耐壓值
動作壓力值MPa
默認誤差MPa(可按客戶訂制)
耐壓MPa
0.02~0.6(低壓)
±0.05
1.5
0.6~1.0
±0.07
3.5
1.1~2.0
±0.1
4.5
2.1~3.0
±0.15
3.1~4.5
±0.15
破裂壓力
5000psi
溫度
環境溫度：低壓-30~65℃,高壓-35~120℃;介質溫度：-50~120℃
開關形式
單刀單擲(常開或常閉),單刀雙擲
電氣參數
120VAC,13FLA,65LRA;240VAC,10FLA,45LRA;480VAC,4FLA,24LRA
120/240VAC,480/720VA;28VDC,15AMP;24VAC,125VA
使用壽命
100000
壓力接口
請見選型表(可定制)
電氣連接
6.35*0.8;導線連接(可訂制長度和電氣插頭)
LF08A訂貨編號
LF08A-1111-145-175psi
ABCD 壓力設置：復位壓力145psi(備注)動作壓力175psi
備注：可定制無壓差，即動作值與復位值近似相同
編碼
電氣回路
接口材料
壓力連接類型
電氣連接類型
1
A單刀單擲-常閉
B 黃銅
C 1/8NPT
D 6.35×0.8
2
單刀單擲-常開
不銹鋼
1/4NPT
16AWG線束
3
單刀雙擲
/
R1/8
14AWG線束
4
/
R1/4
5
/
G1/8
/
6
/
/
G1/4
7
/
1/4紫銅管
8
7116UNF外螺紋
9
/
7116UNF內螺紋
10
7116UNF內螺紋+閥芯
