概 述

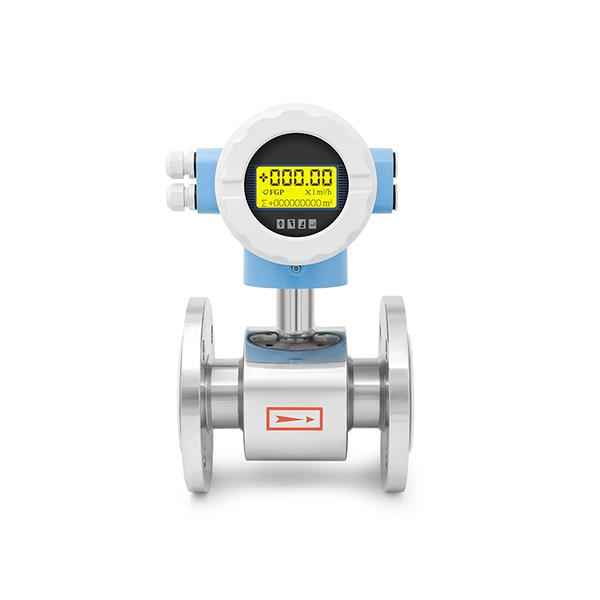

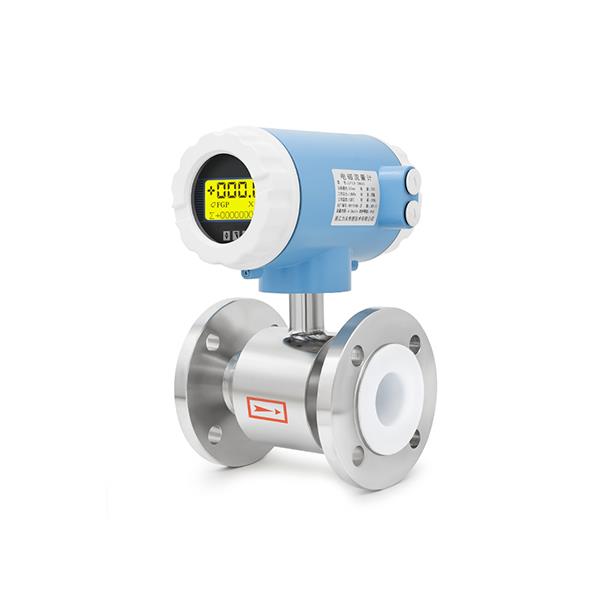

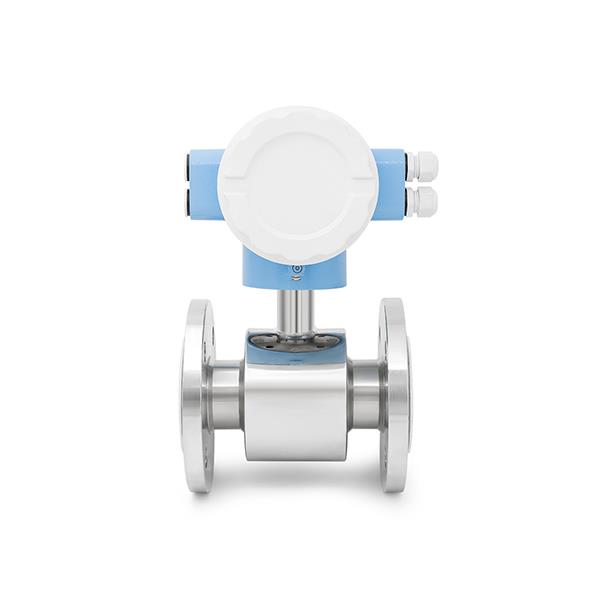

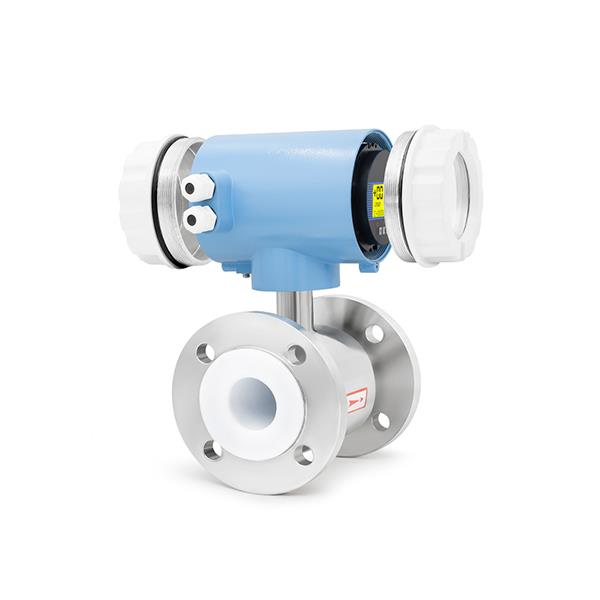

LFLD電磁流量計利用電磁感應原理來測量導電液體在管道中的流量。具有流量計具有高精度、高可靠性和廣泛的適用性，廣泛應用于工業、化工、環保、水處理等領域。
技術參數
通徑
10-3000mm
輸出信號
4-20mA,HART,RS485
綜合精度
0.5級
供電電源
220VAC,24VDC
公稱壓力
1.6MPa,1.0MPa,0.6MPa
襯里材料
氯丁橡膠、聚四氟乙烯、聚氨酯橡膠、聚全氟乙丙烯、PFA、陶瓷等
連接法蘭材質
碳鋼、不銹鋼(304、316、316L)
信號電極形式
固定式、刮刀式
防護等級
IP65、IP68
傳輸距離
分體型電磁流量計，傳感器與轉換器之間用信號電纜連接，電纜長度應小于100m
最高流速
15m/s
電氣連接
接線端子
流體導電率
≥50μS/cm
消耗功率
小于20W
環境溫度
-25℃-60℃
電極材質
316L、哈氏合金B(yǎng)、哈氏合金C、鈦、鉭、鉑銥合金、碳化鎢
接地環材質
不銹鋼1Cr18Ni9Ti
電極數量
標配3電極(兩個測量電極，一個接地電極)
認證項目
CE、ROHS
選型說明
代碼及說明
類型
LFLD
電磁流量計
DN
10…200…3000
通徑
1.6
(DN10-DN200)
公稱壓力
1.0
(DN250-DN1000)
0.6
(DN1200-DN2000)
0.6
(DN2200-DN3000)
XX
特殊定制
聚四氟乙烯(HC)
襯里材料
2
聚氯丁橡膠
3
聚氨酯
4
聚全氟乙丙烯
5
加網PFA
1
不銹鋼0Cr18Ni12Mo2Ti
4
鈦
7
不銹鋼涂覆碳化鎢
電極材料
2
哈式合金B
5
鉑銥合金
3
哈式合金C
6
鉭
1
IP65
殼體防護
2
IP68+IP65(即傳感器IP68+轉換器IP65,其中傳感器為聚氯丁橡膠
0
無
防爆標志
1
Exdm II CT4(不含乙炔)(一體型、IP65、磁鍵或無顯示)
2
Exdm ll CT4(不含乙炔)(分離型、IP65、磁鍵或無顯示)
3
Exdm Il T4(不含乙炔)(分離型、IP65、轉換器在安全區)
0
無
2
接地法蘭
4
電極刮刀機構
附件
1
接地電極
3
進口保護法蘭
1
Er分離型，中英文菜單
結構
2
Eh一體型，中英文菜單
☆分離型隨表專用電纜10M,超過10M需定制。
1
85-265V 45-400Hz
電源
2
11-40VDC
MA
按鍵、雙行顯示、輸出標準
轉換器形式
MB
按鍵、雙行顯示、輸出標準、RS485
LA
按鍵、雙行顯示、輸出標準
LB
按鍵、雙行顯示、輸出標準、RS485、HART
AA
按鍵、英文菜單、雙行顯示、輸出標準、RS232
或聚氨酯襯里的非防爆分離型可選)
